預力防護網工法

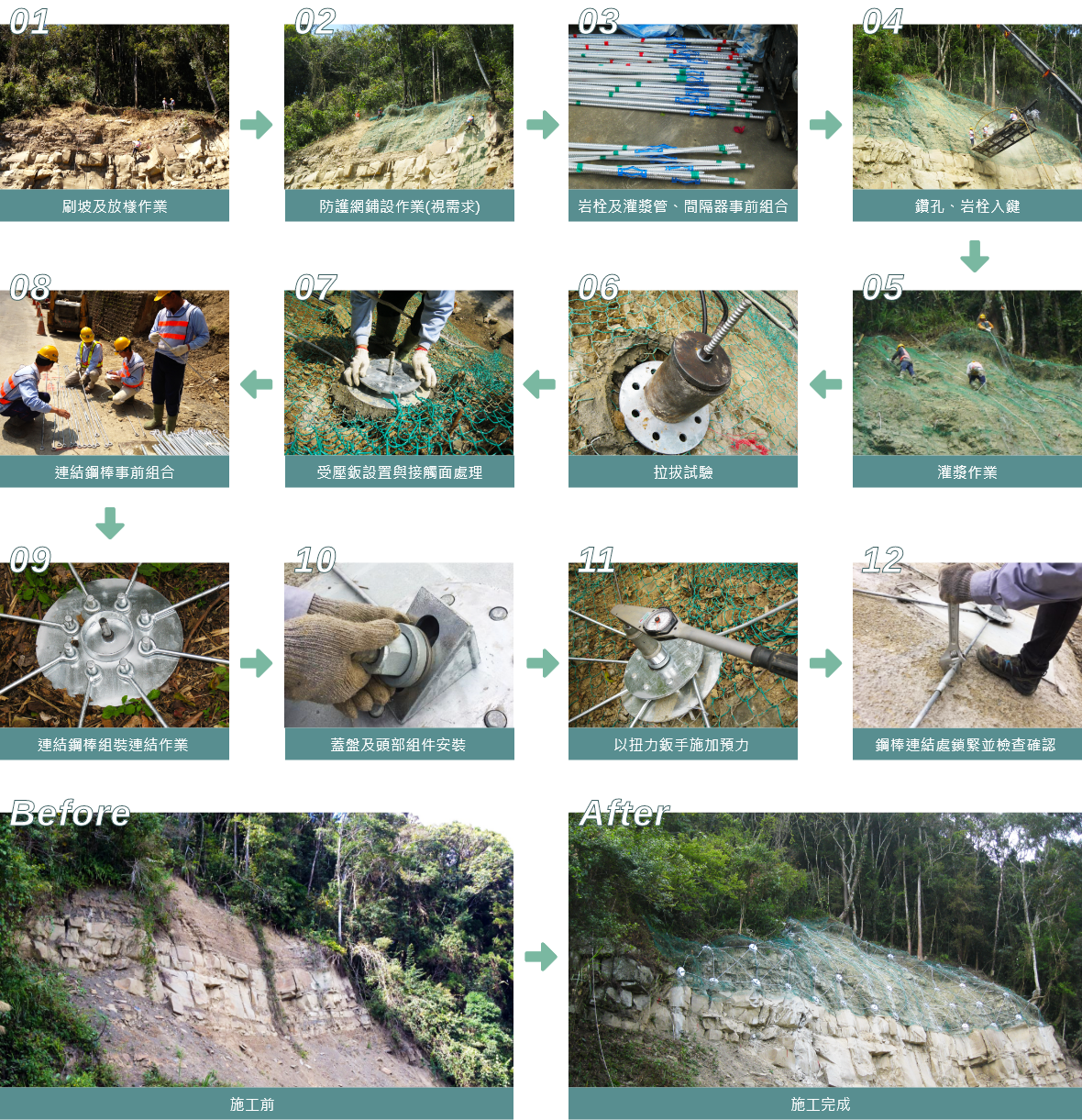

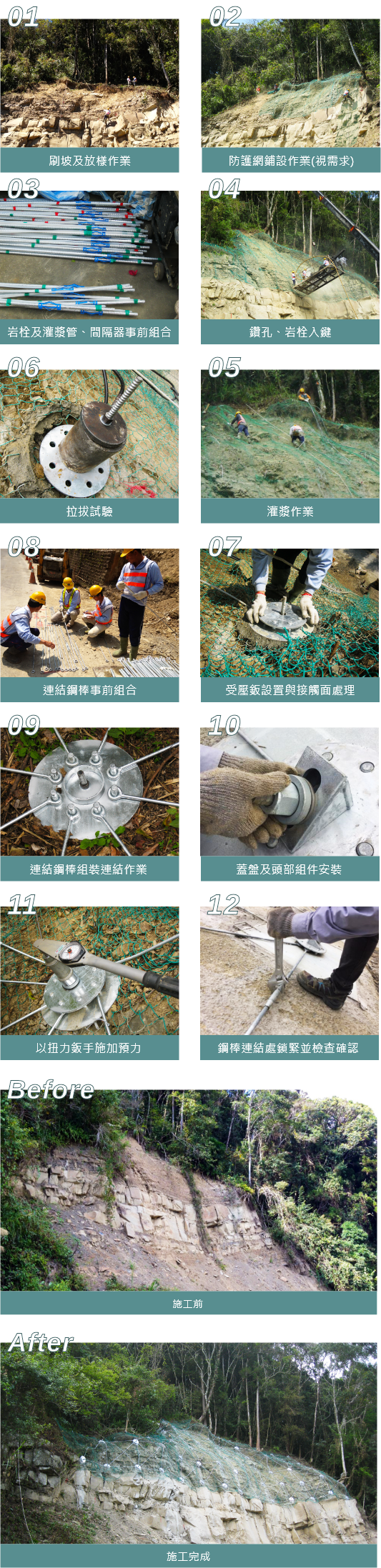

何謂預力防護網工法

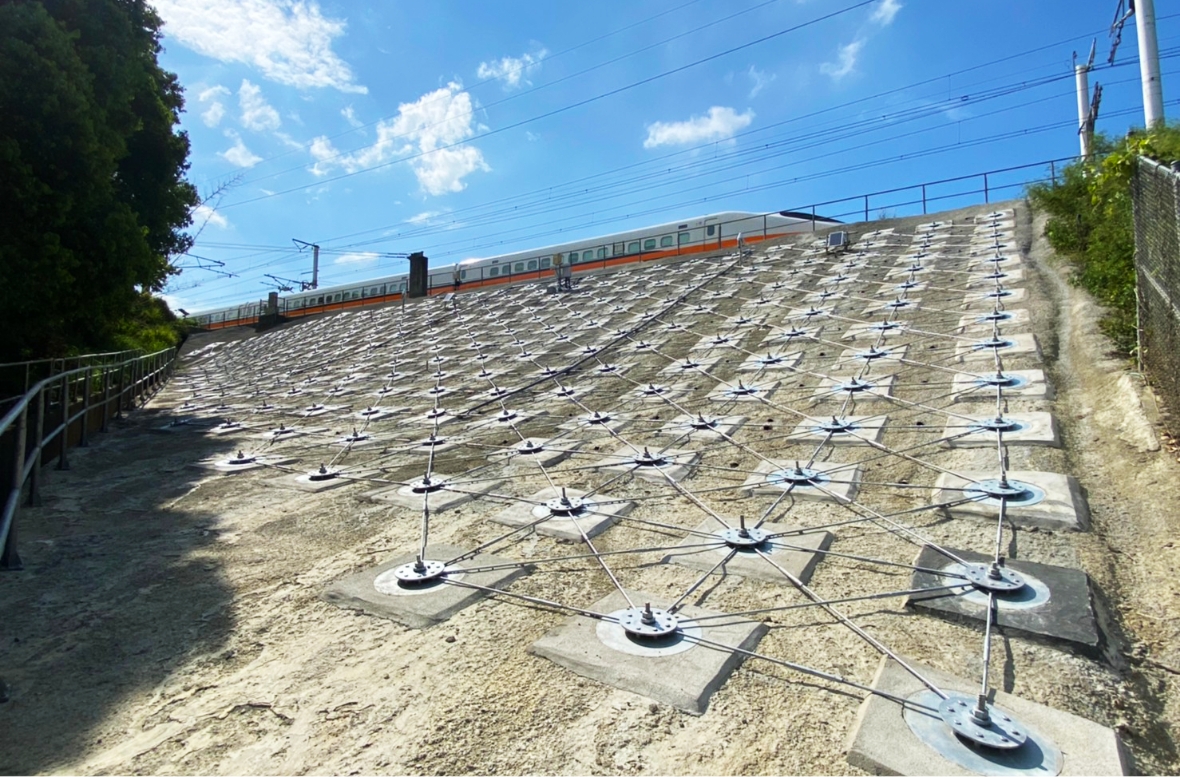

預力防護網工法為一新型態邊坡保護工法,預先對設置後之岩栓施加預力(10~30kN),藉由設置於岩栓頭部之組件傳遞力量至受壓鈑,使受壓鈑與地盤緊密結合,並以連接鋼棒連結分散受力,讓整體地層結構對崩坍產生抵抗力,以防範地層崩坍於未然,並可完全保留現有林木進行配置施工,最終可藉由各種綠化工程使山坡地完全恢復原來自然樣貌。
各種特殊可對應狀況
工程於吊車等重機具
無法進入之地點
無法進入之地點
工程於有保全自然景觀
必要之地點
必要之地點
於崩坍程度較高山坡地
須分段施工之工程
須分段施工之工程
須縮短工期、
盡早完工的補強工程
盡早完工的補強工程
構造物基礎開挖之
安全對策等假設工程
安全對策等假設工程
可替代傳統混凝土格樑之工法
以往,邊坡崩坍保護之鋼筋混凝土格樑之作用形式,為在崩坍地施作格樑後抵抗未來可能崩坍行為,稱作被動抵抗崩坍工法。並存在邊坡上作業量較多、須等待混凝土硬化時間、須高度技術人力施作、施作後均於現地留下突兀之混凝土構造物且無法完全綠化之缺點。
本工法因全面對構造物施加預力,主動保護其施作範圍地層,為主動抵抗崩坍工法,並以連結材互相連結以分擔受力,可發揮長期維持地層抵抗力功效。
本工法因全面對構造物施加預力,主動保護其施作範圍地層,為主動抵抗崩坍工法,並以連結材互相連結以分擔受力,可發揮長期維持地層抵抗力功效。
核心概念
將單點結構連結組合成網狀構造,均勻分擔整體受力並主動給予地層抵抗力
- 點 每支岩栓及其受壓鈑
- 線 每排岩栓及其受壓鈑等部件形成之各斷面
- 面 將各斷面結合,並以連結鋼棒連結,整體形成網狀構造
工法特色
各點施加預力
由各點施加預力強化邊坡整體結構,使結構更加緊密,防止山坡地發生更進一步的深層災害,可在災害未擴大前立即補強
維修容易
各部件必要時可拆解替換,易維修管理,並可視情況隨時增加岩栓及連結部材
防患於未然
主動預先強化山坡地,災害發生前先行保護
可搭配監測併行
部件完全採用鋼材製作,搭配監測可測得施工時坡面之變形狀況
確保高品質
施工部件100%工廠規格化,外露部件均以高鍍鋅或其他防鏽材進行防鏽處理
保留既有林木
可於保留樹木的前提下進行配置,不必砍筏既有林木
可完全由人工搬運
最重之部件僅40公斤

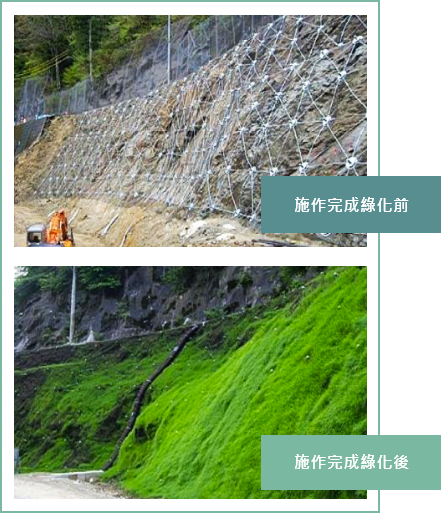

融入自然景觀
藉由綠化完全覆蓋此工法部件,可回復原有自然景觀
工期短
工期較其他傳統護坡工法短
合併補強
可補強既有加固工法但強度不足的邊坡,並可與其他工法合併使用
施工簡便
部件組裝不需高技術、高熟練性,施工容易
何處與眾不同
- 於每隻補強土釘(岩栓)上施加預力,擴大土釘周遭應力影響範圍,並使土釘與受壓鈑形成一體構造
- 於土釘(岩栓)上設置約1m自由端,該自由端內桿鍵不會被水泥漿所包覆,施加預力後可將錨定端之錨定力傳遞至岩栓頭部
- 土釘(岩栓)頭部設置盤狀彈簧片,施加預力後可將預力鎖定於頭部,減少預力損失
- 使用連結鋼棒搭配調整器連結各岩栓,可分散岩栓受力並形成網狀構造,後續維護可調整其鋼棒調整器,即可維持整體結構應力
- 部件均為鋼材,可裝設應變計或光纖sensor等監測變形狀況,亦可作為預警系統之一環
